Profibus-Stecker-DiagConn PB - Process Informatik Entwicklungsgesellschaft mbH

Profibus-Stecker-DiagConn PB


Anbinden eines Teilnehmers mit integrierter Testfunktion

für PROFIBUS mit Diagnosefunktionen
Nicht Präferenzbegünstigt

  • Statusanzeige für Bustestfunktionen
  • Hohe Störsicherheit durch Vollmetallgehäuse
  • Visuelle Anschlusskontrolle
  • Kabelverbindung über komfortable Schneidklemm-Technik
  • Verliersicheres Ein-Schraub-Montage-System

Mehr...
Varianten:
56,00 € zzgl. Versand und MwSt
ARTNR: 9350-9-DIAG
DiagConn 90° Highend Busanschlussstecker
EAN-Nummer: 4260363240666
Zolltarifnummer: 85369010
Gewicht: 0.1 kg


  • Statusanzeige für Bustestfunktionen
  • Hohe Störsicherheit durch Vollmetallgehäuse
  • Visuelle Anschlusskontrolle
  • Kabelverbindung über komfortable Schneidklemm-Technik
  • Verliersicheres Ein-Schraub-Montage-System
  • Integrierter zuschaltbarer Abschlusswiderstand
  • In den Varianten 0° / 45° / 90° des Kabelabgangs
Bus-Stecker mit Diagnose-Funktion
Produkbild

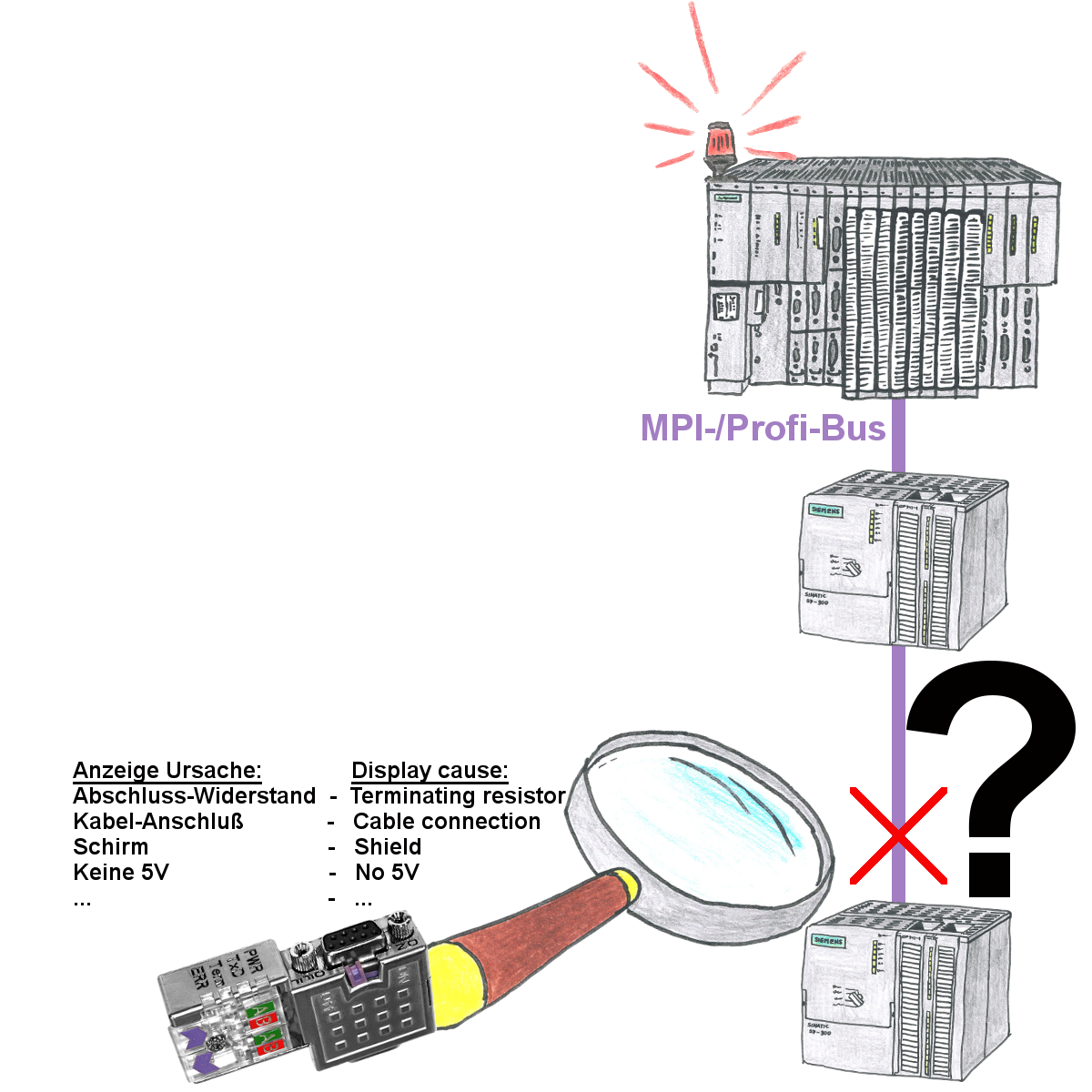

Bus-Probleme und kein Grund ersichtlich?
Diagnose-Bus-Stecker an der "verdächtigen" SPS anschließen und per Blink-Code mögliche Ursache der Störung ablesen:
- 5V-Spannung fehlend/außer Spezifikation
- möglicher Kurzschluß im Bus
- Keine Bus-Aktivität der SPS
- Terminierung falsch
- Bus ist offen
...
All diese möglichen Ursachen der Störung zeigen die Bus-Stecker der Serie "DiagConn" an. Es gibt die Bus-Stecker als 90°, 45° und 0°-Variante. Die Stecker können anstelle der "normalen" Bus-Stecker angebracht werden. Es muss kein Störfall vorliegen, die Stecker können auch generell im Bus eingesetzt werden und man kann dann später bei eventuellen Ausfällen leichter und schneller die Ursache finden.

Versorgungsspannung: 5V DC
Leistungsaufnahme: 0,15 Watt
Anzeige: 4 Status-LEDs
Schnittstellen:
zur AG:
PPI/MPI/Profibusschnittstelle: 9,6 KBd - 12 MBd
zum PG/PC:
PG/Diagnose-Buchse (nur bei der 45° und 90° Variante)
sonstige:
2 x Vorrichtung um 8mm Buskabel anschließen zu können
Betriebstemperatur: -30 - +55°C
Gehäuse: Zink-Druckguss
Abmessungen: 66 x 40 x 16 mm

Lieferumfang: DiagConn
